在5G的頻譜劃分中，工業和信息化部發布了《5G系統3000-5000MHz頻段頻率使用規劃》，明確規定5G系統的工作頻段分別為中國電信：3400MHz~3500MHz  中國聯通：3500MHz~3600MHz和中國移動：4800MHz~5000MHz，而3300MHz~3400MHz（室內頻段）可以共享使用。室內畢竟功率小，是諸如樓道里，商場里小范圍短距離環境使用，并不會造成互相的干擾。

   在廣播電視系統領域，衛星轉發器發射的電視節目主要有C波段和Ku波段，而我們主要使用C波段來接收衛星電視節目（C波段下行頻率為3625MHz~4200MHz），分為垂直極化和水平極化。在5G干擾的實際環境中，干擾對衛星接收信號的影響是可變的，垂直極化和水平極化收到的影響是不一樣的，同一極化不同頻點的影響也是不一樣的，有的受垂直極化接收的影響，而水平極化接收信號正常，有的恰恰相反，其中一些受到在水平和垂直偏振方向上接收到的信號的不同程度的影響。鄰頻干擾信號對不同C波段頻率的干擾是不同的。

 為了實現5G系統與其他無線電業務系統的兼容共存，避免5G基站干擾造成的廣播電視中斷，促進5G系統的快速部署和健康發展。廣電總局、中國聯通、中國電信聯合發布《C波段廣播電視衛星接收站與5G基站干擾協調實施辦法（試行）》，指導和規范5G基站和C波段廣播電視衛星的安裝和使用采取有效措施，保護C波段廣播電視衛星接收站不受5G基站的干擾。根據文件精神，考慮到電信5G發射端改造相當困難（可能影響用戶5G接收），我們主要從衛星接收端出發，采用安裝C波段濾波器和高頻頭來解決5G干擾問題。

 抗5G干擾的技術改造方案

 1. 安裝C頻段濾波器

 該濾波器作為一種選頻裝置，可以將有用信號從噪聲中分離出來，提高信號的抗干擾性能和信噪比。濾除噪聲中的頻率成分，提高分析精度;將單頻分量從復頻分量中分離出來。濾波器插入損耗大于3dB的頻率點稱為濾波器截止頻率。當頻率超過截止頻率時，濾波器將進入阻帶。在阻帶內，干擾信號將被大大衰減。

 根據有效信號的帶寬，截止頻率應大于信號的帶寬，以確保有用信號不被衰減;根據干擾信號的頻率，干擾頻率應落在濾波器的阻帶內;根據濾波器的選頻功能，可分為低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器。低通濾波器和高通濾波器是濾波器最基本的兩種形式，其他濾波器也可以分為這兩種類型，例如:低通濾波器和高通濾波器串聯用于帶通濾波器，低通濾波器和高通濾波器并聯用于帶阻濾波器等。

 對衛星天線在接收C波段衛星信號時， LNB的工作頻率一般為3.4GHz~4.2GHz，衛星天線接收到的5G信號也會被LNB放大。由于5G信號強度遠大于衛星信號強度，容易造成LNB功率飽和，導致接收機無法解調。因此，我們?cè)陴佋春透哳l頭之間增加了一個波導濾波器，對3.4GHz~3.7GHz頻段的5G信號進行濾波。

  廣播和電視地面站可以通過濾波和抗飽和措施消除或防止5G信號的干擾。通過對5G基站信號對地面站進行干擾抑制后，地面站接收到的信號能夠滿足GY/T148-2000《衛星數字電視接收機技術要求》的要求，滿足終端用戶正常接收衛星信號的要求。

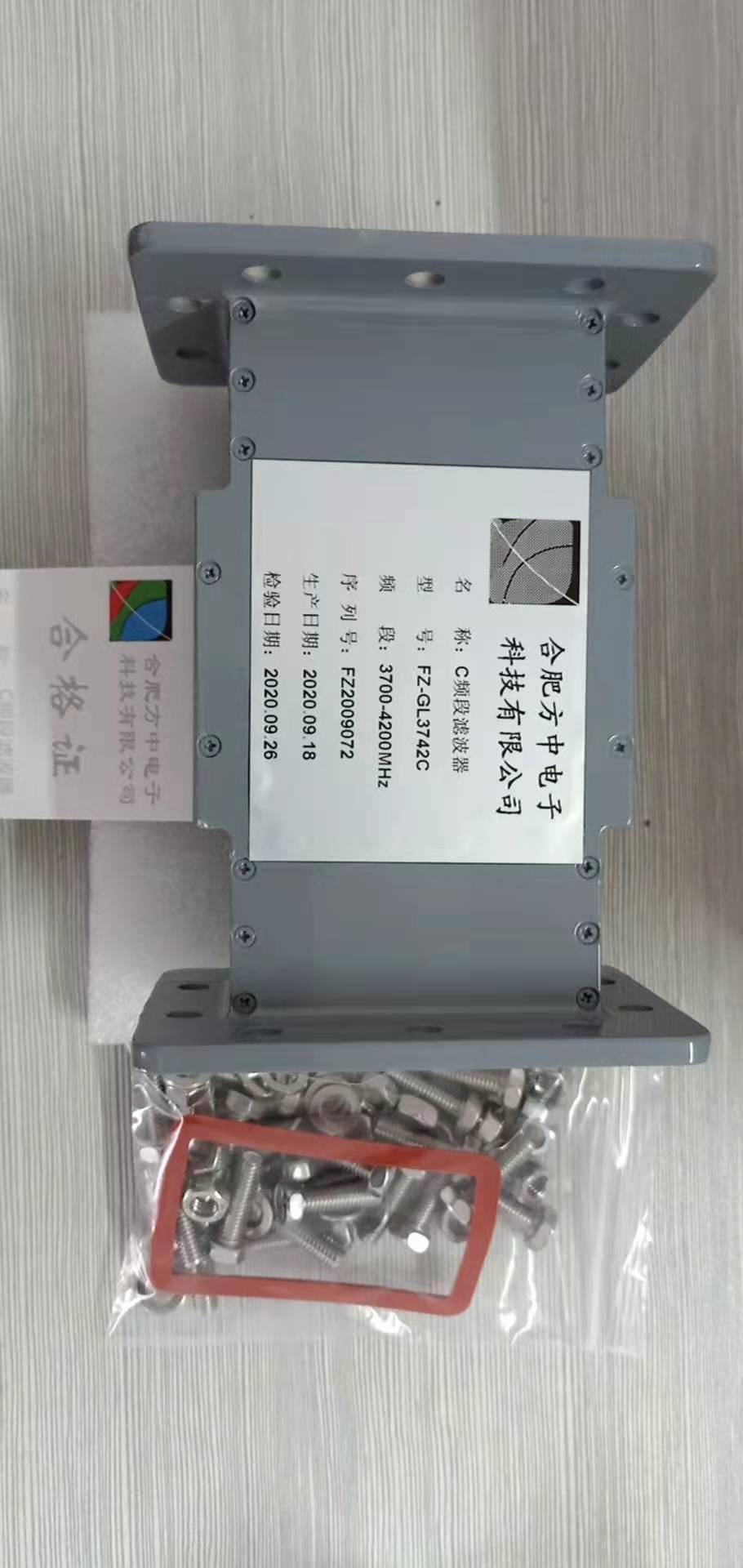

C波段衛星地面站濾波設備包括c波段抗干擾衛星濾波器、配套固定螺栓、螺母、防水墊圈等安裝附件。

  分流式高頻頭與饋線之間有兩個獨立的部分，由EIA國際標準接口BJ40接口連接。為了解決分裂衛星的干擾問題，在衛星的高頻頭與饋電頭之間串聯一個具有BJ40接口的抗干擾濾波器。

2. 集成濾波功能的高頻頭

  高頻頭的作用是下變頻以及放大接收的信號，處理因傳輸不穩定引起的圖像變形和干擾。衛星轉發器轉發的通常是24個電視頻道。為了充分利用這些通道，避免相鄰?fù)ǖ乐g的相互干擾，通常采用單通道和雙通道分開的方式來傳輸不同極化方式的電磁波。因此，用于衛星地面接收的高頻頭（LNB）必須具有接收雙極化電磁波的能力，才能接收全部24個頻道的電視節目。

  C波段雙極雙本振單輸出高頻頭我們稱為一體化高頻頭主要用于衛星中頻配電系統或有線電視前端工程系統。H和V的極化信號分別在5150MHz和5750MHz的局部振動頻率下進行處理。將3.6ghz ~ 4.2ghz范圍內的兩個極化信號分別轉換為950MHz~1550MHz和1550MHz~2150MHz的不重疊中頻，從而在同一饋線上實現發射，接收機可以同時接收到兩個極化信號。這樣，高頻頭可以通過功率分配器為多個接收機提供無干擾的接收。

   濾波器集成指的是高頻頭和提要源的集成為一個整體來處理干擾問題,和使用濾波器集成高頻頭(高頻頭LNB /放大器+過濾)和分支飼料代替原始設備。

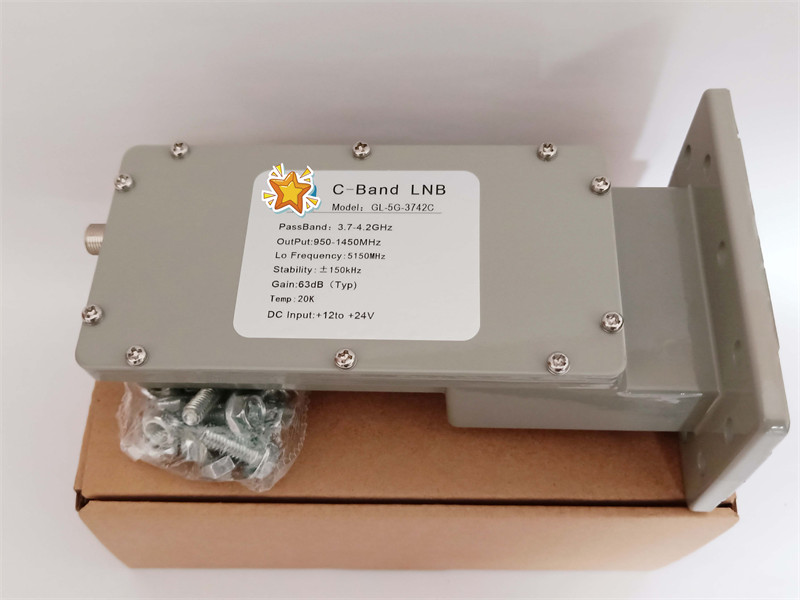

目前一體化高頻頭由于設計結構決定了抑制深度，就是抑制5G干擾能力很難突破，所以在廣電電視臺，氣象，證券等領域我們使用抗5G干擾高頻頭專業級的還是會用到分體式單極化窄帶高頻頭。那么什么是窄帶高頻頭，通常高頻頭的頻帶寬度為：3.4-4.2Ghz,由于3.4-3.6Ghz頻段被運營商使用，所以這一部分頻率是會導致鄰頻干擾的，好在，國內衛星電視節目傳輸衛星轉發器參數已經遷移了3.4-3.6GHz的節目。故我們?cè)谛l(wèi)星接收使用的高頻頭只需用3.7-4.2Ghz的高頻頭，窄帶高頻頭對5G抑制更好，配合濾波器使用可以達到更好的抗干擾效果。
