概述

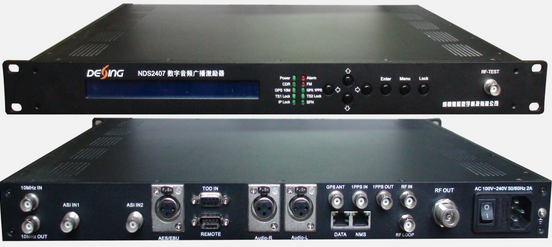

   NDS2407數字音頻廣播激勵器是按照中國數字音頻廣播的標準GY/T 268.1-2013和GD/J 061-2014調頻頻段數字音頻廣播激勵器技術要求和測量方法，而研發的高性能激勵器。該設備具有2路ASI輸入，1路IP輸入，1路模擬音頻輸入和1路AES/EBU輸入，1路RS232/485接口。支持內置 GPS模塊。
該設備頻率范圍為50~180MHz，具有優異的射頻輸出性能及頻率穩定度，支持本地和遠程配置調制參數。可廣泛應用于調頻頻段數字、模擬音頻廣播網絡組建。
主要特性
完全支持GY/T 268.1-2013調頻頻段數字音頻廣播信道幀結構、信道編碼和調制
完全支持GD/J 061-2014調頻頻段數字音頻廣播激勵器技術要求和測量方法
支持標準單頻網和多頻網模式
支持反饋式自適應校正預失真功能，先進的自適應算法
支持CDR和FM同時或者獨立傳輸
優異的相位噪聲及高輸出帶肩及高MER
技術指標

輸入	2路ASI輸入，支持熱備份，BNC接口，陰型，75Ω，
	1路RS232/485接口
	支持100M  IP輸入，UDP協議
	支持AES/EBU,R/L音頻接口輸入
	GPS/ 10Mhz參考時鐘輸入以及環出 ，BNC接口，陰型，50Ω
	GPS 1PPS輸入以及環出，BNC接口，陰型，TTL電平，50Ω
	RF輸入及環出，BNC接口
	GPS ANT， BNC接口
調制	標準	GY/T 268.1-2013，GD/J 061-2014
	FFT	1024，,2048
	星座	QPSK、16QAM、64QAM
	LDPC	1/4，1/3，1/2，3/4
	調制模式	CDR,FM,CDR+FM
射頻輸出	監測輸出	10MHZ監測輸出、本振監測、RF監測輸出
	監測輸出接口	BNC型，陰型，50Ω
	射頻輸出接口	N型頭，陰型，50Ω
	頻率范圍	50~180MHz，0.1Hz步進
	功率穩定度	±0.3dB(24小時）
	頻率調制步長	多頻網模式：0.1Hz  單頻網模式：0.1Hz
	頻率穩定度	≤1×10 -7 （采用內部參考源）  ≤1×10 -9   （采用外部參考源）
	頻率準確度	多頻網模式：≤10HZ
		單頻網模式：≤0.1HZ
	輸出功率	≥ 6dBm
	帶內頻譜符合性	≤1dB
	子帶間功率均勻性	≤0.3dB
	帶肩比	≤-65dBc
	輸出電平	-22dBm~+8dBm，0.1dBm步進
	MER	≥ 45dB
	帶外雜散	鄰頻道帶內無用發射功率：≤57dB
		鄰頻道帶外無用發射功率：≤-60dB
反饋預失真	支持線性及非線性自適應校正，非線性校正ACPR提升20db（典型值），線性校正帶內平坦度校正增益10db（典型值）
	輸入電平范圍-20~+10dBm，推薦大于-10dBm可得到最佳預失真性能
系統	支持液晶&按鍵操作，web網絡管理，中文顯示
	可通過網絡進行軟件升級
通用	尺寸(寬x長x高)	482.6mm×415mm×44mm
	重量	4.0kg
	溫度范圍	-10~50℃(工作)，-15℃~60℃（允許工作）-20~80℃(存儲)
	電源要求	90V～264V AC, 47Hz～63Hz
	功耗	<30W
本振相位噪聲指標（典型值）@98MHz
≤-95dBc/Hz@10Hz	≤-125dBc/Hz@1kHz	≤-130dBc/Hz@100kHz
≤-115dBc/Hz@100Hz	≤-130dBc/Hz@10kHz	≤-140dBc/Hz@1MHz
